Neue Chip-Technologie verspricht höhere Energieeffizienz

entdecken sie die neuesten innovationen in der chip-technologie und wie sie unsere zukunft gestalten.

Die schnelle digitale Transformation und die wachsende Rechenleistung in der künstlichen Intelligenz (KI) stellen neue Anforderungen an die Chip-Technologie. Insbesondere die Energieeffizienz rückt zunehmend in den Fokus der Forschung, da klassische Halbleiterprozessoren bei stark datenintensiven Anwendungen an ihre Grenzen gelangen und enorme Mengen an Energie verbrauchen. Innovativ und vielversprechend ist hierbei der Ansatz, Photonik und Licht statt Elektronik in Prozessoren einzusetzen. Diese photonischen Chips könnten den Energieverbrauch drastisch senken und gleichzeitig die Leistung der Mikroprozessoren erheblich steigern. Mit der Integration von optischen Komponenten und fortschrittlichen Materialien öffnen sich ganz neue Wege, um Nachhaltigkeit und technologische Fortschritte in der Halbleiterindustrie zu verbinden, ohne auf Leistungseinbußen verzichten zu müssen.

Aktuelle Entwicklungen zeigen, dass Lichtsignale innerhalb eines Chips die Rechenoperationen parallel und mit hoher Geschwindigkeit ausführen können, was der bisherigen elektronischen Datenverarbeitung in Serienanordnung deutlich überlegen ist. Dies spart nicht nur Energie, sondern ermöglicht auch eine enorme Leistungssteigerung bei KI-Anwendungen, die bislang auf traditionelle Mikroprozessoren angewiesen sind. Mehrere Unternehmen weltweit, darunter das deutsche Startup Q.Ant, sind bereits in der fortgeschrittenen Entwicklungs- und Testphase und arbeiten eng mit Forschungszentren zusammen, um die Technologie praktisch nutzbar zu machen und eine Serienfertigung aufzubauen.

Photonische Chip-Technologie und ihre Rolle bei der Steigerung der Energieeffizienz

Photonische Chips repräsentieren einen fundamentalen Wandel in der Chip-Technologie, indem sie Licht anstelle von Elektrizität zur Informationsverarbeitung einsetzen. Dies führt zu einer signifikanten Reduktion des Energieverbrauchs bei rechenintensiven Anwendungen. Während klassische Halbleiterprozessoren auf elektrische Signale setzen und somit unweigerlich mit Verlusten durch Widerstände und Wärmeentwicklung kämpfen, nutzen photonische Chips die Eigenschaften von Lichtwellen, deren Manipulation weniger Energie erfordert und weniger Wärme generiert.

Das Grundprinzip beruht auf der Verwendung von Lichtwellenleitern, die ähnlich wie ein Rangierbahnhof das Licht präzise leiten und durch Modulatoren gezielt abgeschwächt werden. Diese Abschwächungen korrespondieren mit mathematischen Operationen wie Multiplikation. An Kreuzungspunkten der Lichtwellenleiter entstehen Überlagerungen, die Additionsoperationen entsprechen. Da diese Rechenvorgänge optisch parallel und simultan ablaufen können, lässt sich die Verarbeitungsgeschwindigkeit drastisch erhöhen und gleichzeitig energiesparend agieren.

Beispielsweise kann die Einbindung von photonischen Chips in KI-Anwendungen, die große Mengen an Matrixmultiplikationen für Bild- oder Sprachverarbeitung benötigen, den Energieverbrauch im Vergleich zu traditionellen Prozessoren auf ein Dreißigstel reduzieren. Zudem versprechen diese optischen Prozesse Geschwindigkeitssteigerungen um das Fünfzigfache oder mehr. Damit stellen photonische Chips nicht nur eine Innovation dar, sondern markieren einen entscheidenden Schritt Richtung nachhaltiger Computertechnik.

Die Integration dieser Technologie ist jedoch nicht ohne Herausforderungen. Optische Komponenten sind aufgrund physikalischer Lichtwellenlängen meistens größer als herkömmliche Transistoren, was derzeit noch Fortschritte in der miniaturisierten Fertigung erfordert. Zudem basiert die Berechnung auf analogen Signalen, die im Gegensatz zu digitalen 0-1-Werten anfällig für Messungenauigkeiten sind. Dennoch wurden schon beeindruckende Genauigkeiten erreicht, die für zahlreiche KI-Anwendungen vollkommen ausreichend sind.

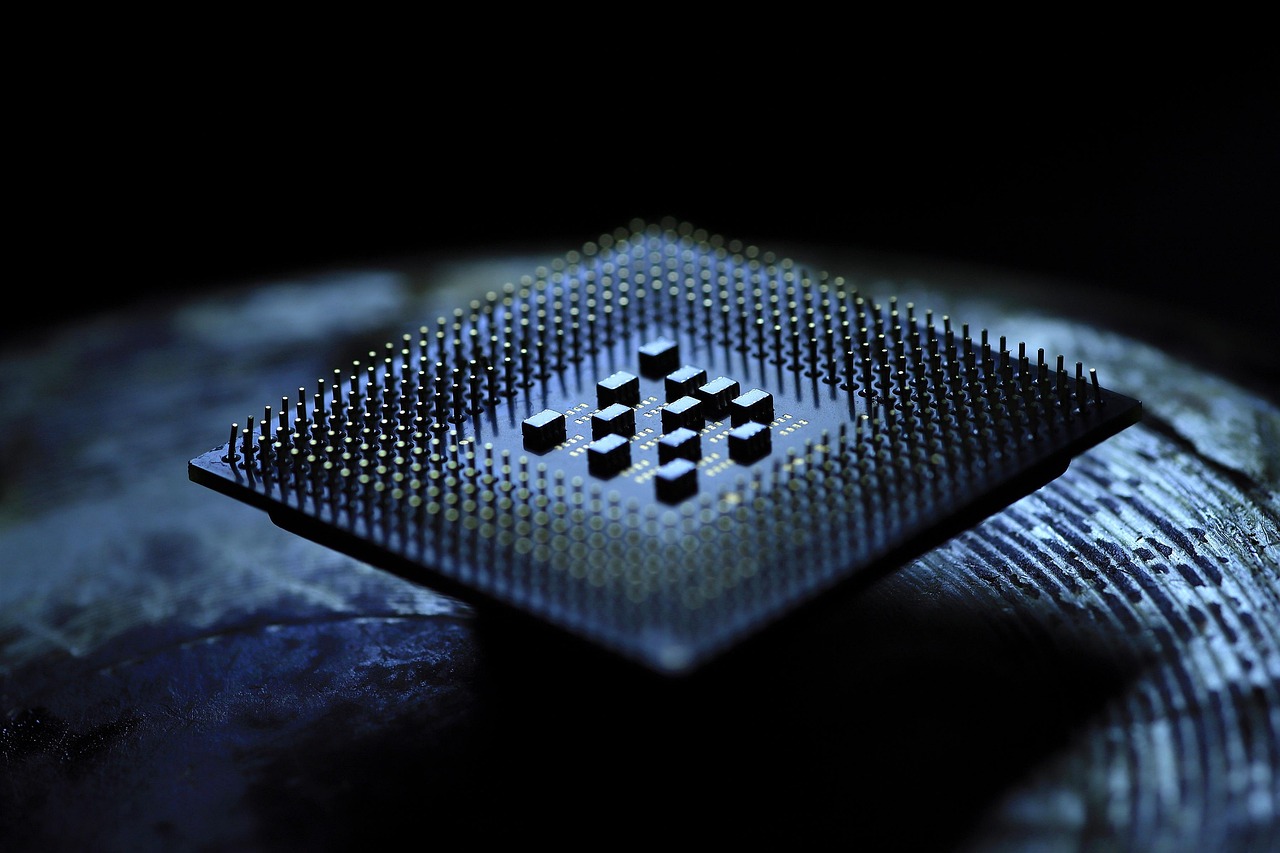

entdecken sie die neuesten innovationen und anwendungen in der chiptechnologie, die die zukunft der elektronik und kommunikation gestalten.

Praxisbeispiele: Wie photonische Prozessoren die Datenverarbeitung revolutionieren

Die Praxis zeigt, dass photonische Chips bereits heute das Potenzial besitzen, herkömmliche Halbleiterchips in bestimmten Bereichen zu übertreffen. So arbeitet das Stuttgarter Startup Q.Ant mit einem photonischen Mikroprozessor, der speziell für KI-Anwendungen entwickelt wurde. Durch die enge Kooperation mit renommierten Forschungseinrichtungen wie dem Leibniz-Rechenzentrum in Garching und dem Forschungszentrum Jülich können vielseitige Tests und Anwendungen simuliert werden.

Das photonische System von Q.Ant bearbeitet KI-Rechenoperationen bis zu 50-mal schneller bei gleichzeitiger Reduzierung des Energieverbrauchs auf nur ein Drittel der üblichen Werte bei digitalen Halbleitern. Besonders beeindruckend sind Anwendungen in der Bilderkennung, wo handgeschriebene Ziffern mit einer Genauigkeit von 95 Prozent erkannt werden. Andere Firmen wie das britische Startup Lumai oder das kalifornische Unternehmen Lightmatter nutzen gar Millionen von Lichtstrahlen parallel, konnten bei KI-Anwendungen bis zu 1000-mal höhere Geschwindigkeiten im Vergleich zu herkömmlichen Chips demonstrieren.

Diese Technologie findet Anwendung in verschiedenen Bereichen von KI, darunter:

  • Spracherkennung und -verarbeitung in Chatbots
  • Autonome Fahrzeuge, die aufgrund höherer Energieeffizienz längere Betriebszeiten ermöglichen
  • Big Data Analysen und komplexe Simulationen in Forschung und Industrie
  • E-Commerce-Anwendungen mit schnellen Antwortzeiten

Ein wesentlicher Erfolgsfaktor ist die mögliche Integration der photonischen Chips mit klassischen elektronischen Systemen. Dabei sind allerdings Herausforderungen zu überwinden, etwa bei der Umwandlung optischer Signale in elektrische und umgekehrt. Die Erforschung dieser Hybridmodelle ist für den breiten Einsatz in kommerziellen Systemen von zentraler Bedeutung und steht im Fokus vieler Pilotprojekte.

Technologische Fortschritte und Innovationen in der photonischen Chip-Herstellung

Die Herstellung photonischer Chips nutzt weitgehend bewährte Verfahren aus der Halbleiterindustrie, was den Produktionsvorteil mit sich bringt. Die Verwendung von Silizium als Basismaterial garantiert eine hohe Kompatibilität und ermöglicht die Skalierung der Fertigung. Zusätzlich kommen Materialien wie Lithiumniobat zum Einsatz, deren Brechungsindex sich durch elektrische Spannung verändern lässt, um optische Bauteile mit minimalem Energieaufwand zu steuern.

Michael Förtsch, CEO von Q.Ant, erläutert, dass die Steuerung der optischen Komponenten mit sehr geringen Spannungen möglich ist, was die Energieeffizienz zusätzlich erhöht. Trotz der vergleichsweise größeren Bauteilgrößen im photonischen Bereich kündigt die Forschung ungebrochene Fortschritte in der Miniaturisierung an, die in den nächsten Jahren die Chip-Größe weiter verringern und damit den Weg für eine breite Serienfertigung ebnen.

Um einen strukturierten Überblick über die wichtigsten Aspekte der photonischen Chips gegenüber klassischen Halbleitern zu geben, ist folgende Tabelle hilfreich:

Eigenschaft Photonische Chips Elektronische Halbleiter
Verarbeitungsgeschwindigkeit Sehr hoch, parallele Verarbeitung mehrerer Signale Sequenzielle Verarbeitung, begrenzt durch Taktzyklen
Energieverbrauch Bis zu 30-fach niedriger Relativ hoch durch Widerstandsverluste und Kühlung
Bauteilgröße Größer, wegen Lichtwellenlänge (Hunderte Nanometer) Klein, Transistoren bis zu 100x kleiner
Genauigkeit Analog, etwa 16-Bit Präzision Digital, bis zu 64-Bit Präzision
Materialbasis Silizium, Lithiumniobat Silizium

Insgesamt führen diese Innovationen zu einer nachhaltigeren Chip-Technologie, die insbesondere in Bereichen mit hohem Rechenbedarf eine echte Alternative bietet. Die Kombination aus technologischem Fortschritt und Blick auf Energieeffizienz definiert damit die Zukunft der Halbleiterindustrie.

entdecken sie die neuesten innovationen in der chiptechnologie. fortschrittliche halbleiterlösungen für effizientere und leistungsstarke elektronische geräte.

Herausforderungen und Zukunftsperspektiven der photonischen Mikroprozessoren

Obwohl photonische Chips enorme Vorteile in Sachen Energieeffizienz und Leistungssteigerung bieten, sind noch erhebliche Herausforderungen zu bewältigen, bevor sie zur breiten Anwendung gelangen. Eine zentrale Hürde besteht in der präzisen Steuerung und Messung analoger Lichtsignale, die naturgemäß anfälliger für Störungen und Schwankungen sind als rein digitale Datenströme. Die Toleranz für Fehler in der Signalverarbeitung muss daher weiter verbessert werden, um eine stabile Leistung sicherzustellen.

Darüber hinaus existiert derzeit noch kein optischer Speicher, der die schnelle und energiesparsame Zwischenspeicherung der Informationswerte ermöglichen würde. Dies macht eine Hybridlösung aus optischen und klassischen elektronischen Komponenten notwendig, worin jedoch der Energiebedarf für die Umwandlung der Signale steckt. Forschungszentren wie das Leibniz-Rechenzentrum und das Forschungszentrum Jülich testen gemeinsam mit Unternehmen wie Q.Ant diese Systeme auf ihre Effizienz und Praxistauglichkeit.

Die langfristige Vision sieht vor, photonische Chips verstärkt in Kombination mit konventionellen Rechensystemen einzusetzen, um so das Beste aus beiden Welten zu nutzen: die hohe Geschwindigkeit und Energieeffizienz des Lichts mit der präzisen Speicher- und Steuerungstechnik der Elektronik. Diese hybride Architektur könnte besonders für KI-Anwendungen und große Datenzentren bedeutend sein, da sie signifikant zur Senkung des globalen Energieverbrauchs beiträgt und gleichzeitig die Leistungsfähigkeit von Mikroprozessoren steigert.

Um die Einsatzfelder dieser Technologie besser zu erfassen, hier eine Liste potenzieller Anwendungen und Herausforderungen, denen Entwickler begegnen:

  • Entwicklung von stabilen und energiesparenden optischen Modulatoren
  • Integration optischer Speicherlösungen in bestehende Systeme
  • Verbesserung der Signalgenauigkeit und Fehlerkorrektur bei photonischen Chips
  • Kompatibilität mit bestehenden elektronischen Infrastrukturen
  • Schulungen und Know-how-Transfer in der Halbleiterindustrie

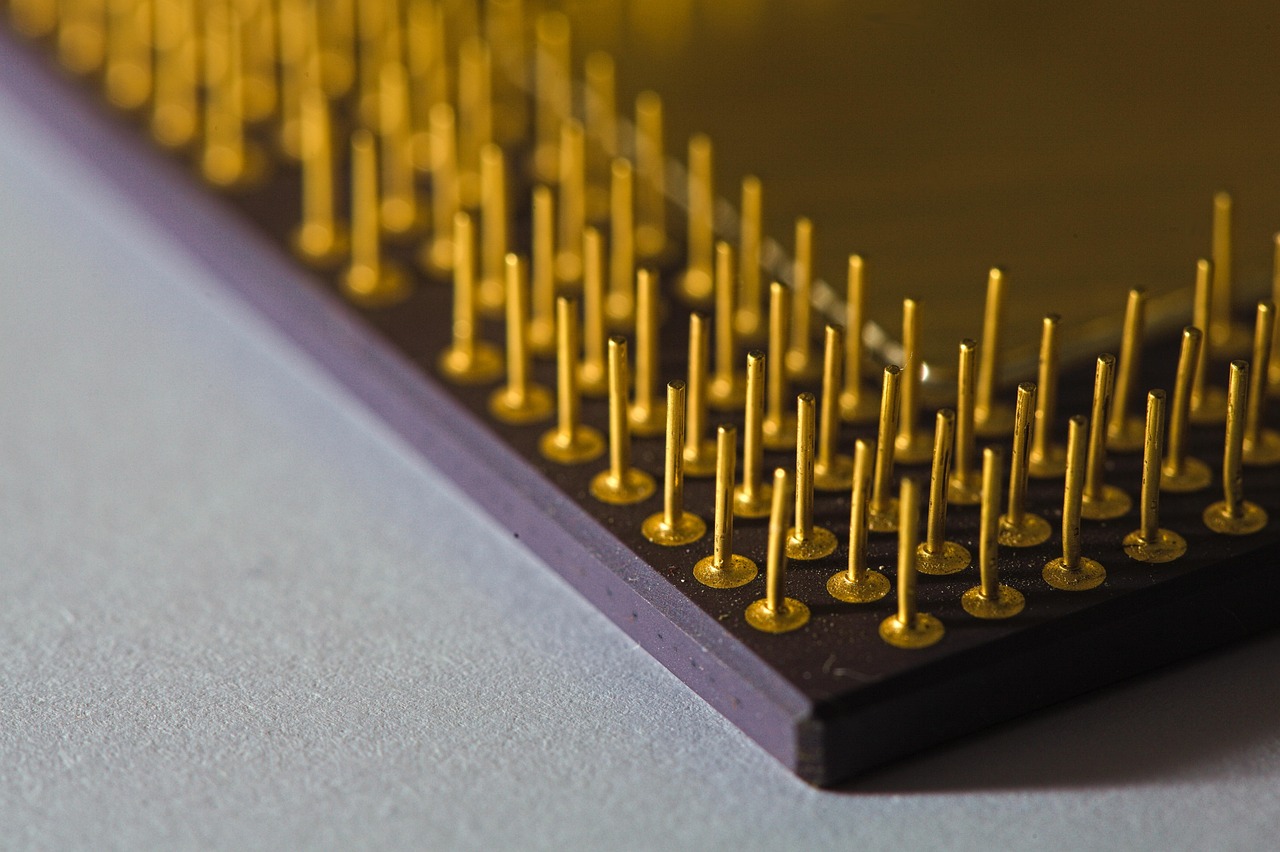

entdecken sie die neueste chip-technologie für leistungsstarke und effiziente elektronische geräte. innovative lösungen für ihre technikbedürfnisse.

Wie unterscheiden sich photonische Chips von herkömmlichen Halbleiterprozessoren?

Photonische Chips verwenden Lichtwellen zur Datenverarbeitung und ermöglichen dadurch eine parallele und energiesparende Informationsverarbeitung im Gegensatz zur seriellen elektronischen Verarbeitung bei herkömmlichen Halbleitern.

Welche Vorteile bietet die photonische Technologie für die Energieeffizienz?

Durch den Verzicht auf das ständige Zwischenspeichern und die geringeren Verluste bei der Signalübertragung kann der Energieverbrauch um das bis zu Dreißigfache reduziert werden.

Ist die Genauigkeit photonischer Chips vergleichbar mit digitalen Prozessoren?

Photonische Chips arbeiten analog und erreichen rund 16-Bit Genauigkeit. Für viele KI-Anwendungen ist das ausreichend, obwohl digitale Prozessoren eine höhere Präzision bieten.

Welche Herausforderungen bestehen noch bei der Integration photonischer Chips?

Wichtige Herausforderungen sind die Entwicklung optischer Speicher, genaue Steuerung der Lichtsignale und die effiziente Umwandlung zwischen optischen und elektronischen Signalen.

Wann wird die Serienproduktion photonischer Chips beginnen?

Das deutsche Startup Q.Ant plant die Aufnahme der Serienproduktion für photonische Chips ab 2028 in Stuttgart.
